板把、爪型快速接头

您当前位置:首页 > 产品展示 > 快速接头系列 > 板把、爪型快速接头

插套两侧分别装有一偏心凸轮操纵臂，将插轴插入插套内，压下两侧操纵臂，应用偏心凸轮原理，迫使插轴下沉接触密封垫片而实现制动工作。

星旺达牌快速接头具有以下特点：

1.结构简单，操作方便，可快速装卸；

2.尺寸紧凑，具有良好密封性能和互换性；

3.适用:石油、石油化工、蒸汽、气体、液体、制药、钢铁等管道连接；

4.使用压力：0.6≤4.0MPa；

5.材质：碳钢、铜、不锈钢SUS304/SUS316L。

XWD-A型				XWD-F型
规格 DN	螺纹标准	材质	压力MPa	规格 DN	螺纹标准	材质	压力MPa
XWD-A型1/2”(15)	GB NPT BSP BSPP	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-F型1/2”(15)	GB NPT BSP BSPP	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-A型3/4”(20)			0.6-4.0	XWD-F型3/4”(20)			0.6-4.0
XWD-A型1”(25)			0.6-4.0	XWD-F型1”(25)			0.6-4.0
XWD-A型1¼”(32)			0.6-4.0	XWD-F型1¼”(32)			0.6-4.0
XWD-A型1½”(40)			0.6-4.0	XWD-F型1½”(40)			0.6-4.0
XWD-A型2”(50)			0.6-4.0	XWD-F型2”(50)			0.6-4.0
XWD-A型2½”(65)			0.6-4.0	XWD-F型2½”(65)			0.6-4.0
XWD-A型3”(80)			0.6-4.0	XWD-F型3”(80)			0.6-4.0
XWD-A型4”(100)			0.6-4.0	XWD-F型4”(100)			0.6-4.0
XWD-A型5”(125)			0.6-4.0	XWD-F型5”(125)			0.6-4.0
XWD-A型6”(150)			0.6-4.0	XWD-F型6”(150)			0.6-4.0
XWD-A型8”(200)			0.6-4.0	XWD-F型8”(200)			0.6-4.0

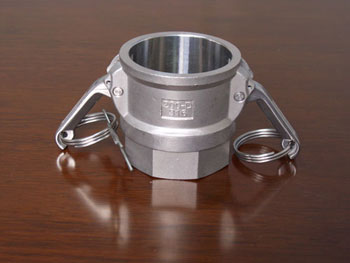

XWD-B型				XWD-D型
规格 DN	螺纹标准	材质	压力MPa	规格 DN	螺纹标准	材质	压力MPa
XWD-B型1/2”(15)	GB NPT BSP BSPP	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-D型1/2”(15)	GB NPT BSP BSPP	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-B型3/4”(20)			0.6-4.0	XWD-D型3/4”(20)			0.6-4.0
XWD-B型1”(25)			0.6-4.0	XWD-D型1”(25)			0.6-4.0
XWD-B型1¼”(32)			0.6-4.0	XWD-D型1¼”(32)			0.6-4.0
XWD-B型1½”(40)			0.6-4.0	XWD-D型1½”(40)			0.6-4.0
XWD-B型2”(50)			0.6-4.0	XWD-D型2”(50)			0.6-4.0
XWD-B型2½”(65)			0.6-4.0	XWD-D型2½”(65)			0.6-4.0
XWD-B型3”(80)			0.6-4.0	XWD-D型3”(80)			0.6-4.0
XWD-B型4”(100)			0.6-4.0	XWD-D型4”(100)			0.6-4.0
XWD-B型5”(125)			0.6-4.0	XWD-D型5”(125)			0.6-4.0
XWD-B型6”(150)			0.6-4.0	XWD-D型6”(150)			0.6-4.0
XWD-B型8”(200)			0.6-4.0	XWD-D型8”(200)			0.6-4.0

XWD-C型				XWD-E型
规格 DN	胶管内径	材质	压力MPa	规格 DN	胶管内径	材质	压力MPa
XWD-C型1/2”(15)	15	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-E型1/2”(15)	15	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-C型3/4”(20)	19		0.6-4.0	XWD-E型3/4”(20)	19		0.6-4.0
XWD-C型1”(25)	25		0.6-4.0	XWD-E型1”(25)	25		0.6-4.0
XWD-C型1¼”(32)	32		0.6-4.0	XWD-E型1¼”(32)	32		0.6-4.0
XWD-C型1½”(40)	38		0.6-4.0	XWD-E型1½”(40)	38		0.6-4.0
XWD-C型2”(50)	51		0.6-4.0	XWD-E型2”(50)	51		0.6-4.0
XWD-C型2½”(65)	63		0.6-4.0	XWD-E型2½”(65)	63		0.6-4.0
XWD-C型3”(80)	76		0.6-4.0	XWD-E型3”(80)	76		0.6-4.0
XWD-C型4”(100)	102		0.6-4.0	XWD-E型4”(100)	102		0.6-4.0
XWD-C型5”(125)	125		0.6-4.0	XWD-E型5”(125)	125		0.6-4.0
XWD-C型6”(150)	152		0.6-4.0	XWD-E型6”(150)	152		0.6-4.0
XWD-C型8”(200)	202		0.6-4.0	XWD-E型8”(200)	202		0.6-4.0

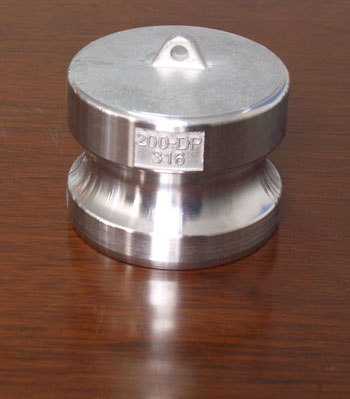

XWD-DC型			XWD-DP型
规格 DN	材质	压力MPa	规格 DN	材质	压力MPa
XWD-DC型1/2”(15)	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-DP型1/2”(15)	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-DC型3/4”(20)		0.6-4.0	XWD-DP型3/4”(20)		0.6-4.0
XWD-DC型1”(25)		0.6-4.0	XWD-DP型1”(25)		0.6-4.0
XWD-DC型1¼”(32)		0.6-4.0	XWD-DP型1¼”(32)		0.6-4.0
XWD-DC型1½”(40)		0.6-4.0	XWD-DP型1½”(40)		0.6-4.0
XWD-DC型2”(50)		0.6-4.0	XWD-DP型2”(50)		0.6-4.0
XWD-DC型2½”(65)		0.6-4.0	XWD-DP型2½”(65)		0.6-4.0
XWD-DC型3”(80)		0.6-4.0	XWD-DP型3”(80)		0.6-4.0
XWD-DC型4”(100)		0.6-4.0	XWD-DP型4”(100)		0.6-4.0
XWD-DC型5”(125)		0.6-4.0	XWD-DP型5”(125)		0.6-4.0
XWD-DC型6”(150)		0.6-4.0	XWD-DP型6”(150)		0.6-4.0
XWD-DC型8”(200)		0.6-4.0	XWD-DP型8”(200)		0.6-4.0

XWD-CE型				XWD-FCE型
规格 DN	胶管内径	材质	压力MPa	规格 DN	胶管内径	材质	压力MPa
XWD-CE型1/2”(15)	15	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-FCE型1/2”(15)	15	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-CE型3/4”(20)	19		0.6-4.0	XWD-FCE型3/4”(20)	19		0.6-4.0
XWD-CE型1”(25)	25		0.6-4.0	XWD-FCE型1”(25)	25		0.6-4.0
XWD-CE型1¼”(32)	32		0.6-4.0	XWD-FCE型1¼”(32)	32		0.6-4.0
XWD-CE型1½”(40)	38		0.6-4.0	XWD-FCE型1½”(40)	38		0.6-4.0
XWD-CE型2”(50)	51		0.6-4.0	XWD-FCE型2”(50)	51		0.6-4.0
XWD-CE型2½”(65)	63		0.6-4.0	XWD-FCE型2½”(65)	63		0.6-4.0
XWD-CE型3”(80)	76		0.6-4.0	XWD-FCE型3”(80)	76		0.6-4.0
XWD-CE型4”(100)	102		0.6-4.0	XWD-FCE型4”(100)	102		0.6-4.0
XWD-CE型5”(125)	125		0.6-4.0	XWD-FCE型5”(125)	125		0.6-4.0
XWD-CE型6”(150)	152		0.6-4.0	XWD-FCE型6”(150)	152		0.6-4.0
XWD-CE型8”(200)	202		0.6-4.0	XWD-FCE型8”(200)	202		0.6-4.0

法兰阳接头 XWD-FE型				法兰阴接头 XWD-FC型
规格 DN	法兰标准	材质	压力MPa	规格 DN	法兰标准	材质	压力MPa
XWD-FE型1/2”(15)	国际：GB/PN 日标：JIS/k 美标：ANSI 德标：DIN	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-FC型1/2”(15)	国际：GB/PN 日标：JIS/k 美标：ANSI 德标：DIN	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-FE型3/4”(20)			0.6-4.0	XWD-FC型3/4”(20)			0.6-4.0
XWD-FE型1”(25)			0.6-4.0	XWD-FC型1”(25)			0.6-4.0
XWD-FE型1¼”(32)			0.6-4.0	XWD-FC型1¼”(32)			0.6-4.0
XWD-FE型1½”(40)			0.6-4.0	XWD-FC型1½”(40)			0.6-4.0
XWD-FE型2”(50)			0.6-4.0	XWD-FC型2”(50)			0.6-4.0
XWD-FE型2½”(65)			0.6-4.0	XWD-FC型2½”(65)			0.6-4.0
XWD-FE型3”(80)			0.6-4.0	XWD-FC型3”(80)			0.6-4.0
XWD-FE型4”(100)			0.6-4.0	XWD-FC型4”(100)			0.6-4.0
XWD-FE型5”(125)			0.6-4.0	XWD-FC型5”(125)			0.6-4.0
XWD-FE型6”(150)			0.6-4.0	XWD-FC型6”(150)			0.6-4.0
XWD-FE型8”(200)			0.6-4.0	XWD-FC型8”(200)			0.6-4.0

阴端变径 XWD-HC型			两端阴 XWD-CHC型
规格 DN	材质	压力MPa	规格 DN	材质	压力MPa
XWD-HC8”变6”	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-CHC8”变6”	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-HC6”变5”		0.6-4.0	XWD-CHC6”变5”		0.6-4.0
XWD-HC5”变4”		0.6-4.0	XWD-CHC5”变4”		0.6-4.0
XWD-HC4”变3”		0.6-4.0	XWD-CHC4”变3”		0.6-4.0
XWD-HC4”变2-1/2”		0.6-4.0	XWD-CHC4”变2-1/2”		0.6-4.0
XWD-HC4”变2”		0.6-4.0	XWD-CHC4”变2”		0.6-4.0
XWD-HC3”变2-1/2”		0.6-4.0	XWD-CHC3”变2-1/2”		0.6-4.0
XWD-HC3”变2”		0.6-4.0	XWD-CHC3”变2”		0.6-4.0
XWD-HC3”变1-1/2”		0.6-4.0	XWD-CHC3”变1-1/2”		0.6-4.0
XWD-HC2-1/2”变2”		0.6-4.0	XWD-CHC2-1/2”变2”		0.6-4.0
XWD-HC2-1/2”变1-1/2”		0.6-4.0	XWD-CHC2-1/2”变1-1/2”		0.6-4.0
XWD-HC2-1/2”变1-1/4”		0.6-4.0	XWD-CHC2-1/2”变1-1/4”		0.6-4.0
XWD-HC2-1/2”变1”		0.6-4.0	XWD-CHC2-1/2”变1”		0.6-4.0
XWD-HC2”变1-1/2”		0.6-4.0	XWD-CHC2”变1-1/2”		0.6-4.0
XWD-HC2”变1-1/4”		0.6-4.0	XWD-CHC2”变1-1/4”		0.6-4.0
XWD-HC2”变1”		0.6-4.0	XWD-CHC2”变1”		0.6-4.0
XWD-HC2”变3/4”		0.6-4.0	XWD-CHC2”变3/4”		0.6-4.0
XWD-HC1-1/2”变1-1/4”		0.6-4.0	XWD-CHC1-1/2”变1-1/4”		0.6-4.0
XWD-HC1-1/2”变1”		0.6-4.0	XWD-CHC1-1/2”变1”		0.6-4.0
XWD-HC1-1/2”变3/4”		0.6-4.0	XWD-CHC1-1/2”变3/4”		0.6-4.0
XWD-HC1-1/2”变1/2”		0.6-4.0	XWD-CHC1-1/2”变1/2”		0.6-4.0
XWD-HC1-1/4”变1”		0.6-4.0	XWD-CHC1-1/4”变1”		0.6-4.0
XWD-HC1-1/4”变3/4”		0.6-4.0	XWD-CHC1-1/4”变3/4”		0.6-4.0
XWD-HC1-1/4”变1/2”		0.6-4.0	XWD-CHC1-1/4”变1/2”		0.6-4.0
XWD-HC1”变3/4”		0.6-4.0	XWD-CHC1”变3/4”		0.6-4.0
XWD-HC1”变1/2”		0.6-4.0	XWD-CHC1”变1/2”		0.6-4.0

异型接头 XWD-CHA型			异型接头 XWD-AHA型
规格 DN	材质	压力MPa	规格 DN	材质	压力MPa
XWD-CHA8”变8”	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0	XWD-AHA8”变8”	不锈钢 304/316 铝合金铜聚丙烯聚四氟	0.6-4.0
XWD-CHA8”变6”		0.6-4.0	XWD-AHA8”变6”		0.6-4.0
XWD-CHA6”变6”		0.6-4.0	XWD-AHA6”变6”		0.6-4.0
XWD-CHA6”变5”		0.6-4.0	XWD-AHA6”变5”		0.6-4.0
XWD- CHA 5”变4”		0.6-4.0	XWD- AHA 5”变4”		0.6-4.0
XWD- CHA 5”变4”		0.6-4.0	XWD- AHA 5”变4”		0.6-4.0
XWD-CHA5”变3”		0.6-4.0	XWD-AHA5”变3”		0.6-4.0
XWD-CHA4”变4”		0.6-4.0	XWD-AHA4”变4”		0.6-4.0
XWD-CHA4”变3”		0.6-4.0	XWD-AHA4”变3”		0.6-4.0
XWD-CHA4”变2-1/2”		0.6-4.0	XWD-AHA4”变2-1/2”		0.6-4.0
XWD-CHA4”变2”		0.6-4.0	XWD-AHA4”变2”		0.6-4.0
XWD-CHA3”变3”		0.6-4.0	XWD-AHA3”变3”		0.6-4.0
XWD-CHA3”变2-1/2”		0.6-4.0	XWD-AHA3”变2-1/2”		0.6-4.0
XWD-CHA3”变2”		0.6-4.0	XWD-AHA3”变2”		0.6-4.0
XWD-CHA3”变1-1/2”		0.6-4.0	XWD-AHA3”变1-1/2”		0.6-4.0
XWD-CHA2-1/2”变2-1/2”		0.6-4.0	XWD-AHA2-1/2”变2-1/2”		0.6-4.0
XWD-CHA2-1/2”变2”		0.6-4.0	XWD-AHA2-1/2”变2”		0.6-4.0
XWD-CHA2-1/2”变1-1/2”		0.6-4.0	XWD-AHA2-1/2”变1-1/2”		0.6-4.0
XWD-CHA2-1/2”变1-1/4”		0.6-4.0	XWD-AHA2-1/2”变1-1/4”		0.6-4.0
XWD-CHA2-1/2”变1”		0.6-4.0	XWD-AHA2-1/2”变1”		0.6-4.0
XWD-CHA2”变2”		0.6-4.0	XWD-AHA2”变2”		0.6-4.0
XWD-CHA2”变1-1/2”		0.6-4.0	XWD-AHA2”变1-1/2”		0.6-4.0
XWD-CHA2”变1-1/4”		0.6-4.0	XWD-AHA2”变1-1/4”		0.6-4.0
XWD-CHA2”变1”		0.6-4.0	XWD-AHA2”变1”		0.6-4.0
XWD-CHA2”变3/4”		0.6-4.0	XWD-AHA2”变3/4”		0.6-4.0
XWD-CHA1-1/2”变1-1/2”		0.6-4.0	XWD-AHA1-1/2”变1-1/2”		0.6-4.0
XWD-CHA1-1/2”变1-1/4”		0.6-4.0	XWD-AHA1-1/2”变1-1/4”		0.6-4.0
XWD-CHA1-1/2”变1”		0.6-4.0	XWD-AHA1-1/2”变1”		0.6-4.0
XWD-CHA1-1/2”变3/4”		0.6-4.0	XWD-AHA1-1/2”变3/4”		0.6-4.0
XWD-CHA1-1/2”变1/2”		0.6-4.0	XWD-AHA1-1/2”变1/2”		0.6-4.0
XWD-CHA1-1/4”变1-1/4”		0.6-4.0	XWD-AHA1-1/4”变1-1/4”		0.6-4.0
XWD-CHA1-1/4”变1”		0.6-4.0	XWD-AHA1-1/4”变1”		0.6-4.0
XWD-CHA1-1/4”变3/4”		0.6-4.0	XWD-AHA1-1/4”变3/4”		0.6-4.0
XWD-CHA1-1/4”变1/2”		0.6-4.0	XWD-AHA1-1/4”变1/2”		0.6-4.0
XWD-CHA1”变3/4”		0.6-4.0	XWD-AHA1”变3/4”		0.6-4.0
XWD-CHA1”变1/2”		0.6-4.0	XWD-AHA1”变1/2”		0.6-4.0
