金属软管

  • 您当前位置:首页 > 产品展示 > 输油软管系列 > 金属软管
  •



     通用式波纹金属软管 (两端接管焊接 )XWD-WT801

      XWD-WT型耐压金属软管钢管连接形式,可直接与管道对焊可连接GB、ANSI、JIS标准
      的所有钢管口径:DN6~250MM
      制作长度:长度任选  使用压力:1.0~18MPa以上使用温度:600℃
      管体:SUS304/ SUS316L  金属网:SUS304
      直管:碳素钢、不锈钢SUS304/ SUS316L

      公称通径DN 10、15、20、25、32、40、50、65、80、100、125、150、200
      制作长度L 按用户长度任选

      ※ 可按钢管厚度序号选择不同厚度的钢管
      ※  本公司可制作20MPa以上的耐高压高温产品

    接头式波纹金属软管XWD-JR802


      螺母接头连接形式:一端球头活套螺母、一端外丝连接可选用ISO标准锥管螺纹及其他各种螺纹连接形式
      口径:4A~100A    使用压力:1.0~18MPa以上
      制作长度:长度任选   最高使用温度:600℃
      管体:SUS304/SUS316L     金属网:SUS304
      接头:碳素钢、不锈钢

      公称通径DN DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50
      公制螺纹TM M12X1.25 M14X1.5 M20X1.5 M24X1.5 M30X1.5 M36X1.5 M45X1.5 M60X2 M68X2
      管螺纹  TG G1/8 G1/4 G3/8 G1/2 G3/4 G1” G1¼ G1½ G2”
      锥管螺纹TR R1/8 R1/4 R3/8 R1/2 R3/4 R1” R1¼ R1½ R2”

      本公司可制作20MPa以上的耐高压高温产品
      接头密封平结构:球头密封、平面密封、喇叭口密封
      注:由于技术更新,软管规格外观如有变化请咨询销售部人员。

    两端球头活套螺母连接金属软管XWD-JR803


      XWD-JR型耐压金属软管
      螺母接头连接形式:1.两端球头活套螺母 2. 两端平头活套螺母
      可选用ISO标准管螺纹、美制螺纹及其它各种螺纹连接形式
      口径:DN4~100MM   制作长度:长度任选
      使用压力:1.0~18MPa以上   最高使用温度:600℃
      管体:SUS304/ SUS316L    金属网:SUS304
      接头:碳素钢、不锈钢

      公称通径DN DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50
      公制螺纹TM M12X1.25 M14X1.5 M20X1.5 M24X1.5 M30X1.5 M36X1.5 M45X1.5 M60X2 M68X2
      管螺纹   TG G1/8 G1/4 G3/8 G1/2 G3/4 G1” G1¼ G1½ G2”

      本公司可制作20MPa以上的耐高压高温产品
      接头密封平结构:球头密封、平面密封、喇叭口密封
      订货注意事项: ①如右图所示,密封面结构有多种形式    ②请给出密封焊芯的尺寸     ③请明示管接头的螺纹规格

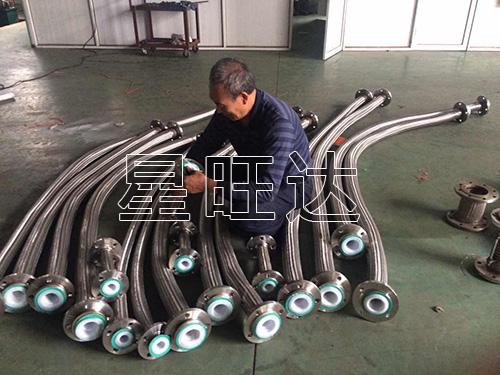

    一端平焊法兰一端活套法兰连接金属软管XWD-JRH804


      法兰连接型,可根据客户要求制作具有优异耐弯曲性能的焊接组装法兰连接形式可制作全不锈钢等各种规格、材质连接件的产品一端为固定法兰形式,一端为活套法兰形式
      口径:DN10~800MM   制作长度:长度任选  使用压力:0.6~6.0MPa
      管体:SUS304/SUS316L  金属网:SUS304(可制作双层网)
      法兰:碳素钢、不锈钢

      公称通径DN 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800
      制作长度L 按用户长度任选

      ※ 长度制作:长度不限、用户任选
      ※ 可制作ANSI、BS、JIS等各种标准法兰的产品
      ※ 可制作20MPa以上耐高压的产品
      ※ 可制作软管材质为SUS316L的高耐腐蚀性产品
      ※ 法兰标准:P:平焊法兰 R:松套法兰 S:不锈钢法兰  A:碳钢法兰   (日标法兰、美标法兰、德标法兰)

    高压凹凸面法兰连接金属软管XWD-JRH805


      XWD-JRH805凹凸面高压法兰连接金属软管法兰连接型,可根据客户要求制作  广泛应用于吸收各种变位具有优异耐弯曲性能的焊接组装法兰连接形式 一端为固定法兰形式,一端为活套法兰形式
      口径:DN10~400MM   制作长度:长度任选  使用压力:0.6~6.0MPa
      管体:SUS304/SUS316L  金属网:SUS304(可制作双层网)
      法兰:碳素钢、不锈钢

      公称通径DN 15、20、25、32、40、50、65、80、100、125、150、200、250、300
      制作长度L 按用户长度任选

      ※ 可制作ANSI、BS、JIS等各种标准法兰的产品
      ※ 可制作20MPa以上耐高压的产品
      ※ 可制作软管材质为SUS316L的高耐腐蚀性产品

    爪型快速接头连接金属软管XWD-KG806



      XWD-KG806型金属软管
      爪型快开接头连接形式:螺纹、法兰、爪型快速接头方便软管的拆装
      将快开接头上的控制杆打开后,接头即可卸开
      口径:DN15~200MM 制作长度:长度任选  使用压力:0.6~6.0MPa
      管体:SUS304/SUS316L  金属网:SUS304
      制作长度:长度任选
      快开接头:碳素钢、不锈钢

      公称通径DN 10 15 20 25 32 40 50 65 80 100 125 150
      制作长度L 按用户长度任选

      >※ 连接件:ISO标准管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式
      注:由于技术更新,软管规格外观如有变化请咨询销售部人员。

    拉杆式搬把快速接头连接金属软管XWD-KL807


      XWD-KL807型金属软管 拉杆式搬把快开接头连接形式:螺纹、法兰、拉杆板把接头方便软管的拆装将快开接头上的控制杆打开后,接头即可卸开
      口径:DN15~200MM     制作长度:长度任选
      管体:SUS304/SUS316L  金属网:SUS304
      快开接头:碳素钢、不锈钢、青铜

      公称通径DN 10 15 20 25 32 40 50 65 80 100 125 150
      制作长度L 按用户长度任选

      ※连接件:ISO标准管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式
      ※ 注:由于技术更新,软管规格外观如有变化请咨询销售部人员。

    插入式双向自封快速接头连接金属软管XWD-Ⅷ808


      XWD-Ⅷ808型金属软管
      快换接头连接形式:螺纹、法兰、快速接头
      一次操作可简单完成软管的拆装
      口径:DN4~100MM      制作长度:长度任选
      管体:SUS304/SUS316L  金属网:SUS304
      快开接头:碳素钢、不锈钢、青铜

      公称通径DN 6 10 15 20 25 32 40 50 65 80 100
      制作长度L 按用户长度任选

      ※ 两路开闭型快换接头内藏有自动开闭的单向阀,软管拆下时,可防止配管内部的液体流出
      ※ 连接件:ISO标准管螺纹、NPT、JIS标准锥管螺纹及其它可选用外螺纹或内螺纹连接形式
      注:由于技术更新,软管规格外观如有变化请咨询销售部人员。

    直埋式金属软管XWD-EM809

      XWD-EM型金属软管809法兰连接形式,用于地下埋设管体外表面缠绕防腐材料,专为地下埋设而设计。可直接埋于地下,用于吸收地震变位、地基下沉可制作全不锈钢等各种规格、材质连接件的产品
      制作通径:DN15A~350A      制作长度:长度任选
      连接件:GB1.6MPa及其它标准法兰
      管体:SUS304/SUS316L软网:SUS304(可制作双层网)
      法兰:碳素钢、不锈钢  外敷:防腐 防水带

      公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
      制作长度L 按用户长度任选


      ※可制作ANSI、BS、JIS等各种标准法兰的产品
      ※可制作2MPa以上耐高压的产品
      ※可制作软管材质为SUS316L的高耐腐蚀性产品
      结构特点
      1.金属软管整体采用304.316L不锈钢材料制成,具有较强的耐腐蚀能力.
      2.管体为薄壁不锈钢管体液压、旋压成形,具有较强的柔韧性、伸缩性、弯曲和抗震能 力、编织网套的加强保护,使其耐压能力较高。
      3.软管两端的连接配置了各种接口形式,方便连接和使用(详见下列图示),亦可采用本手册快换接头连接方式.
      4.该产品广泛应用于多种流体介质输送的扰性连接.
      注:金属软管的详细尺寸.部分螺纹连接式金属软管与管道的配接需用相应的过渡接头,本公司提供配套.

    石油液化气输送专用液体软管 槽车装卸专用软管

      特点:
      装卸软管是液化石油气贮配站、液化气槽车、液氨槽车必备的联接管路。能方便地调整装卸车的距离,具有法兰连接,球阀及快装接头等附件,操作方便,安全可靠。
      结构简单、操作方便、可快速连接和开启。
      尺寸紧凑、重量轻,具有良好的密封性和互换性。
      装卸软管足液化气、油究、液氨、储罐站、液化气、液气氨槽车系统中快速装卸作业,使广泛用于液体等各种介质中

      装卸软管总成 : 钢丝编织胶管、不锈钢软管、复合管 法兰及接头: 黄铜(液氨介质用不锈钢304) 法兰碳钢、不锈钢 YGB(A)-25/50装卸管总成
      通径(DN):25,50,80(mm)
      压力(PN):4.0MPa
      公称长度:L=用户确定

    槽车装卸快速接头 石油液化气专用快速接头

      作用原理和结构说明:
      快速接头的固定装置保证牢固卡紧接头内部装有"O" 形圈密封可靠。
      使用接头时,用力推动按钮使弹簧压缩,准销带动限位销脱离销孔,再转动手把到极限位置,即可装卸,手把要转回原处弹簧复位,即可锁紧。   当液化石油气槽车上阀门闭后,其出口端与接头盖相接,起密封作用,当阀门输送介质时,其端与装在输送软管上的阴接头相接,起快速接作用。
      特点:
      1.结构简单、操作方便、可快速连接和开启。
      2.尺寸紧凑、重量轻,具有良好的密封性和互换性。
      3.快速接头足液化气、油究、液氨、储罐站、液化气、液气氨槽车系统中快速装卸作业,使广泛用于液体等各种介质中

      (A)-25快速接头
      通径(DN):25,50(mm)
      压力(PN):4.0MPa
      材料:纯铜、不锈钢SUS304  SUS316L

      外型尺寸和连接尺寸 性能规范
      PN 型号 D L H d 公称压力PN 4.0
      2.5MPa XWD-HGB(阳) Z1" 76 96 φ38 壳体试验压力PT 3.75
      Z2" 106 110 φ65 密封试验压力PN 2.75
      XWD-HGB(阴) Z1" 76 125 φ38 适用介质 液化气、液氨、丙烷
      Z2" 106 150 φ65 适用温度 -40∽+80℃

      快装接头是液化石油气(液氨)储罐站,液化气(液氨)槽车系统中起快装作用,便于拆卸,接通,实现快速作业.

    空调软管、风机盘管

      商品描述:
      该产品由304不锈钢波纹管、铜螺母、硅橡胶密封垫及对丝接头组成,产品具有通径大,承压高,弯曲方便的特点,其外形美观、永不生锈、耐腐蚀、拆装方便、寿命长、密封安全可靠,是中央空调风机盘管的理想软连接件。“星旺达”风机盘管软接头投放市场来,深受用户亲睐,在北京、广州、深圳、上海、西安、杭州、南京、厦门、重庆、山东、安徽、湖南等城市,数以千计的高楼大厦选用了我们的产品。公司具有年产60万支风机盘管软接头的生产能力。该产品由公司自行开发的焊管、波纹成形生产线生产,采用先进的波纹可调技术,经光亮固溶热处理而成,最长可达250米,可与国际同类先进产品相媲美。公司已开发多种配套的接头和管件,能现场切割安装,以满足各种不同需求。由于其耐高温,强度高,弯曲方便,补偿性好,能现场切割安装,尤其适用于太阳能热水器、地暖系统及长度难以预定的水路系统的连接安装。目前有浅环形、深环形和带网套三种类型的不锈钢风机盘管软接头,以满足各种需求。
